4채널 R+G+B+HV 신호를 채용한 영상장비에 사용하는 4RCA 케이블, 4BNC로 제작도 가능

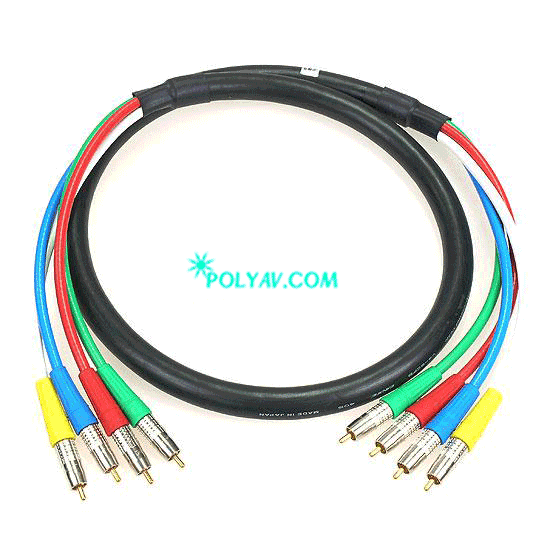

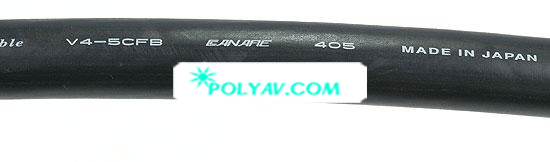

일본 카나레 V4-5CFB케이블과 카나레 RCA단자인 RCAP-C5F 단자 또는 카나레 BNC단자인 BCP-C5PA를 이용하여 제작했습니다.(4BNC로 제작시에는 문의전화 02-704-0292로 전화 주시면 됩니다.)
커넥터는 모두 극저온 처리된 제품입니다.
간혹 외산 영상장비에는 4채널 R+G+B+HV 영상신호를 사용하기도 하는데 이러한 경우에 사용되는 4RCA케이블 입니다. BNC타입일 경우에는 전화(02-704-0292)를 주시면 별도 제작을 해 드립니다.
카나레 4채널 영상케이블 특징 및 장점

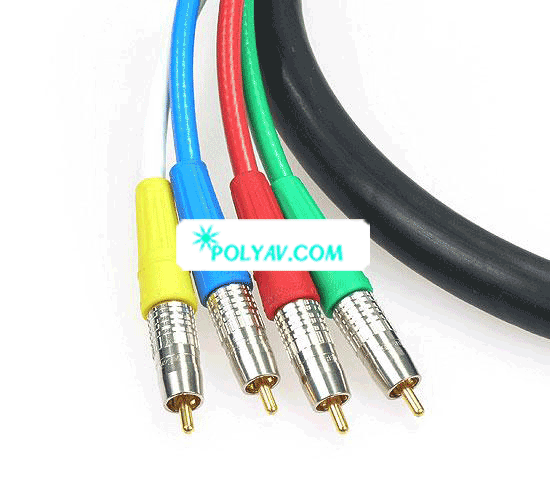

- 카나레 75옴 True RCA, BNC 커넥터 (압착방식)
- 저손실 디지털 75옴 비디오 동축 케이블
- 고밀도 편조 실드처리 (RFI, EMI)
- 2GHz 주파수대역 (2.2 nanosec 미만의
channel delay)
- 설치 및 인스톨 전용
- 커넥터 부츠 및 고급 외피 보호 슬리브 사용
- 100% 테스트 및 품질관리(Q.C)
- 극저온 압착단자로 리턴로스가 매우적음
 |
75Ω 동축 멀티 케이블 종류 |
 고발포절연체 타입
|
모델명 |
CH수 |
판매단위 |
외경 |
중량 |
유니트 구성 |
전기특성 |
|
내부 도체 |
절연체 |
외부도체 |
유니트 외경 |
내부도 저항 |
외부저항 |
특성임피던스 |
감쇠량 |
|
도체단면적 도체 구성 |
외경 |
외경 |
실드밀도 |
|
m |
mm |
kg
/100m |
mm2/(AWG)
본/mm |
mm |
mm |
% |
mm |
Ω/100m |
Ω/100m |
Ω |
dB/100m
(10MHz) |
|
V3-1.5C |
3 |
100
500 |
7.4 |
7.3 |
L-1.5C2VS참조 |
2.6 |
42.4 |
3.3 |
75 |
9.6 |
|
V4-1.5C |
4 |
8.4 |
9.4 |
|
V5-1.5C |
5 |
9.2 |
11 |
|
V3-3C |
3 |
11.5 |
15 |
0.18(25)
7/0.18A |
0.54 |
3.1 |
0.14A
/5/24
(97%이상) |
4.4 |
10.6
|
1.1 |
75 |
4.8 |
|
V4-3C |
4 |
13.0 |
20 |
|
V5-3C |
5 |
14.2 |
24 |
|
V3-5C |
3 |
15.5 |
23 |
L-1.5C2VS참조 |
6.0 |
5.1 |
1.2 |
75 |
3.4 |
|
V4-5C |
4 |
17.1 |
30 |
|
V5-5C |
5 |
19.2 |
38 |
|
★V3-3CFB |
3 |
100
500 |
11.5 |
14 |
L-3CFB참조 |
4.4 |
5.6 |
1.4 |
75 |
3.2 |
|
★V4-3CFB |
4 |
13.0 |
19 |
|
V5-3CFB |
5 |
14.2 |
23 |
|
★V3-4CFB |
3 |
12.9 |
18 |
L-4CFB참조 |
5.0 |
3.7 |
1.0 |
75 |
2.9 |
|
★V4-4CFB |
4 |
14.4 |
23 |
|
★V5-4CFB |
5 |
16.1 |
29 |
|
V3-5CFB |
3 |
17.1 |
29 |
L-5CFB참조 |
6.5 |
2.3 |
0.7 |
75 |
2.2 |
|
V4-5CFB |
4 |
18.8 |
36 |
|
V5-5CFB |
5 |
21.1 |
46 | 외피: PVC 절연체: 빌포폴리에틸렌 내전압: AC1000V/1분간 이상없음 ★는 주문생상품 입니다.
| V 시리즈 |
|
V-FB시리즈 |
|
 외부도체는 고밀도 편조 실드 구조로 내구성이 우수하
며, 외피는 유연하면서도 견고한PVC를 채용
|
절연체는 저손실의 발포 폴리에틸렌을
채용 |
|
<주의>
케이블을 끌고 다니거나 과도한 장력이 가해지는 경우, 중심도체가 늘어나 캐릭터 내부에서 쇼트가 발생할 경우가 있습니다. 이러한 용도로 사용하시는 경우에는 케이블을 자주 점검하시어 교체기를 체크해 주십시오. |
|
|
|
|
|
|
|
|
 |
 |
